Подъемник для фрезерного станка с четырехстоечной стабилизацией

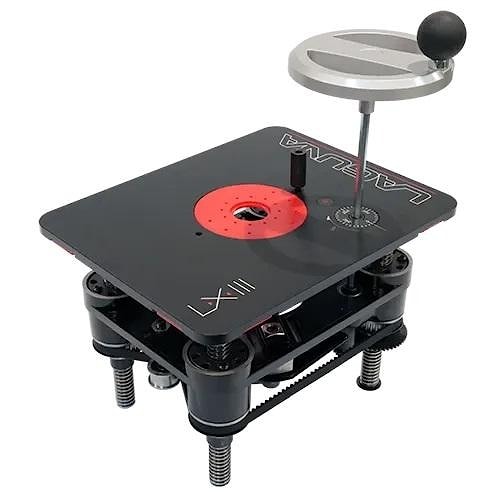

Подъемник для фрезера LX3 от Laguna Tools имеет верхнюю пластину из анодированного алюминия толщиной 3/8 дюйма, рассчитанную на стандартные отверстия в столе размером 9,25 на 11,75 дюйма. Конструкцию станка Laguna характеризует исключительная чистота поверхности верхней пластины. То, что компоненты крепятся под столом, позволяет заготовкам более плавно скользить по столу, не цепляясь за открытые крепежные элементы или подверженные загрязнению отверстия. В обеспечивающей точность и устойчивость модели LX3 используются четыре широко расположенных подъемных стойки с трапецеидальной резьбой 3/4 дюйма, по одной в каждом углу, для поддержки подъемной каретки.

Эта система поддержки по четырем углам сочетается с ребристым зубчатым ремнем, который синхронно вращает все четыре шестерни подъемника, обеспечивая плавное и точное движение без необходимости использования фиксатора подъемника.

В результате получился подъемник для фрезерных станков, разработанный для снижения вибрации и поддержания точности даже при работе с более тяжелыми станками. Для регулировки высоты подъемник LX3 оснащен прецизионным маховиком диаметром 5 дюймов с шкалой для точной настройки.

Один полный оборот соответствует перемещению на 1/16 дюйма, а каждое деление соответствует 1/512 дюйма, что позволяет пользователям выполнять высокоточные регулировки при детальной фрезеровке. С учетом универсальности LX3 подъемник разработан для использования с широким спектром рутеров.

Его регулируемая трехкулачковая система зажима подходит для фрезеров диаметром от 3 до 4,3 дюйма без использования прокладок, а вертикальный ход в 4,9 дюйма обеспечивает пользователям большую гибкость в различных областях применения.

Функции, ориентированные на удобство использования, дополняют этот пакет. В комплект LX3 входят магнитные вставные кольца с кнопочным механизмом фиксации для более быстрой замены колец без использования инструментов при смене бит. В комплект входят три вставных кольца, а регулировочные винты помогают обеспечить плотное прилегание колец к верхней поверхности.

Подъемник также оснащен широк ими четырехсторонними выравнивающими опорами для дополнительной поддержки, боковыми натяжителями для уменьшения вибрации в проеме стола и входящим в комплект стартовым штифтом для использования с фрезами с подшипниковыми направляющими при фрезеровании без упора, например, при работе с шаблонами.
