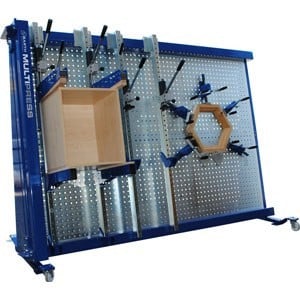

Вайма Barth RPG L для сборки корпусной мебели


Вайма Barth RPG L для сборки корпусной мебели
Вертикальные гидравлические пресс-ваймы RPG производства немецкой компании Barth Maschinenbau широко используются при сборке столярных щитов, дверных полотен, коробок, а также мебельных фасадов. Кроме того, с их помощью можно собирать корпусную мебель. Появление подобной техники позволило забыть о сложностях использования в вышеназванных целях винтовых зажимов. Несущая рама такого станка изготавливанется из толстостенного полого стального профиля и защищается порошковым покрытием. Сами же прессы оцинковываются. Легкость небольшого смещения сжимающего узла обеспечивают направляющие шариковые подшипники. При этом соблюдается по крайней мере 50-миллиметровая точность расположения узлов модульной сетки. В настоящее время доступны 4-метровые модели. Многопрессовая модульная система Barth характеризуется индивидуальностью выбора функций и возможностей сборки. Наличие трех различных видов сжатия и гибкое сочетание ручной и электрической гидравлики существенно оптимизируют работу оператора. Корпусы клеятся быстро и легко с помощью запатентованных расширительных приспособлений.

Конструкция такой ваймы включает 4 подвижных стойки для установки цилиндров и контропор для склеивания. Кроме того, 4 верхних гидроцилиндра с ручным управлением на каждом поршне, 4 контропоры, 2 боковых вертикальных прижима с двумя ручными механическими цилиндрами. Модификация Pro делает возможным оснащение ваймы центральным гидравлическим или электрическим насосом. Одной из последних новинок Barth в данной области является вайма RPG L. Надежная широкая рама ваймы позволяет размещать нажимные элементы и необходимые аксессуары на любой высоте, что особенно важно при наличии эксцентриситетов. Гидроцилиндр Barth бокового нажима обеспечивает усилие давления до 2 тысяч килограммов. Длина нажимного хода составляет 100 миллиметров. Главным же новшеством является двухступенчатая насосная система. То есть вначале с помощью ручной гидравлики осуществляется быстрая подготовка к сжатию. После этого система распознает, как именно она должна сработать в такте сжатия. Таким образом экономится время и обеспечивается плавность наращивания давления. Для облегчения сборки корпусной мебели компания предлагает низкорасположенные кронштейны.
