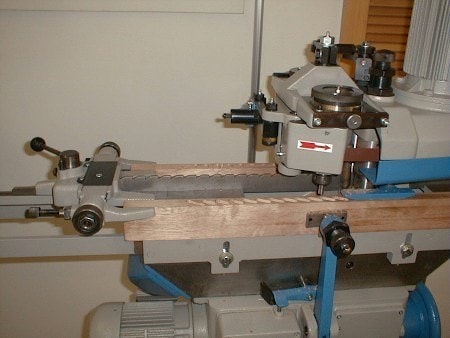

Автоматический пазодолбежный станок JFA

Конструкция автоматического пазодолбежного станка JFA аккуратна и проста, что ускоряет и упрощает его настройку на требуемые размеры, кроме того, облегчает загрузку. Заготовки долбятся попарно. Легко и быстро устанавливаются длина, глубина и угол паза в плане. Шаблоны поддерживают точные расстояниямежду пазами. Осуществляется механический контроль последовательности операций. С помощью прерывателей и хомутов могут быть установлены холостые подачи для предусматривания мест для поперечин и крестовин. Заготовки зажимаются надежно, с использованием быстродействующих зажимов.Долбежный привод полностью закрыт от пыли. Охлаждение внешней оболочки принудительное.
Залогом чистоты очертаний пазов является высокая, 15 тысяч оборотов в минуту, скорость вращения долбежного шпинделя. Так удается избегать рваных краев. Все установки, настройки и перенастройки выполняются быстро благодаря тому, что все элементы управления легко доступны и толково описаны. Быстродействующие зажимы фиксируют и отпускают два рамных элемента одновременно. При этом переход от отдельного станка к полной производственной линии является логичным шагом.
Заготовки обрабатываются автоматически. После загрузки и запуска цикла не требуется внимания оператора до тех пор, пока проход не закончится. Шпиндели резаков расположены вертикально, так что части привода всегда свободны от пыли и стружки. Механическая система управления с камерой, расположенной в основании станка, регулирует автоматическую последовательность подачи, зажима заготовок и долбежки. Система обеспечивает высокую точность геометрии пазов и долговечность станка. Подача прекращается автоматически после завершения долбежки.
Станок отличается простотой управления и всесторонней доступностью. Для предварительной установки нужного угла паза используются два маховика, калиброванные в градусах. Лишь несколько простых операций необходимы, чтобы выбрать нужную длину паза. Точная регулировка глубины паза выполняется просто путем сброса накатанной головкой.
С помощью регулятора высоты заготовки оба рамных элемента в станке можно варьировать по высоте за одну операцию. Это сокращает перенастроечное время при частых изменениях высот заготовок. Быстродействующие зажимы сжимаются и разжимаются одним движением, фиксируя или отпуская обе заготовки сразу.
Автоматический пазодолбежный станок JFA может работать без присмотра, если пиломатериалы подаются автоматическим магазинным загружателем. Во время подачи и долбежки оператору нужно только периодически удостоверяться, что магазины содержат необходимое количество заготовок. При этом один оператор может следить за несколькими станками одновременно.
