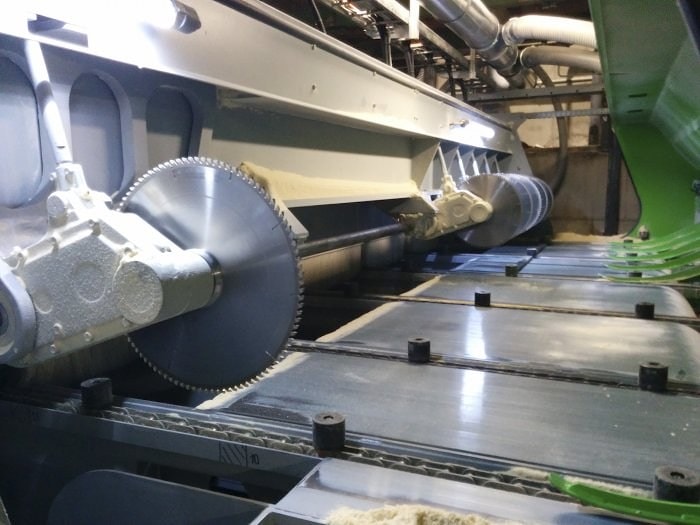

Триммер Springer с безременно-приводной поворотной пильной консолью  В числе прочих смыслов триммер означает используемую на лесопильном предприятии линию выравнивания искривленных бревен путем выпиливания кривых участков с последующим сортированием. Австрийская компания Springer Group считается одним из специалистов в области техники и транспортных систем для лесной промышленности. Предлагаемый Springer инновационный триммер E-CUT 200 имеет, как и прочие, поворотные пильные консоли с электрическим приводом, но первые из когда-либо внедренных без ременной передачи. Эти узлы были разработаны другим австрийским специалистом, уже по узлам передач, компанией Watt Drive, дочерней фирмой производителя приводов WEG. Изготавливаются они в виде специальных продуктов. Включает конструкция E-CUT 200 и двигатели со спирально-коническими редукторами от Watt Drive, и асинхронные двигатели W22 от WEG. Обычные триммеры имеют ременный привод. В таком случае наблюдается высокой износ ремня вследствие воздействия опилок. Для того, чтобы устранить этот вид износа и упростить обслуживание, специалисты Springer предусмотрели новую поворотную пильную консоль без ременной передачи. И обратились к Watt Drive с просьбой разработать эти специальные безременные редукторы.

В результате конструкторами Watt Drive была разработана и произведена совершенно новая приводная система для каждой пилы. Она состоит из инновационного блока передач, мотора со спирально-коническим редуктором, а также имеет один или два двигателя W22 для обеспечения главного привода, в зависимости от конфигурации. В Е-CUT 200 пильные диски поворачиваются центрально расположенными внешними электродвигателями WEG W22 через посредство поворотных рычагов, реализованных в виде безременных редукторов. Отдельные пилы управляются электроприводными кривошипными механизмами с толкателями.

Это электрическое управление позволяет точно контролировать движение отдельных пил независимо от изменений температуры. Таким образом, новые раскряжевочные пильные консоли позволяют достигать более высокой эффективности, чем аналогичные модели с гидравлическим или пневматическим приводом. Циркулярные пилы приводятся в движение одним или двумя четырехполюсными двигателями W22 номинальной мощностью 37 киловатт каждый. Моторы эти приводят в движение входной вал специальных редукторов посредством клиновых ремней.

Специальные редукторы с крутящим моментом 593 ньютонметра имеют передаточное отношение 2,42, что позволяет повысить скорость вращения лезвия. Специальные редукторы разработаны специально для высоких температур окружающего воздуха, которые могут достигать 50 градусов, и особенно тщательно герметизированы для работы в запыленной среде. Корпуса редукторов изготавливаются из чугуна с шаровидным графитом для особо высокой прочности и устойчивости к условиям окружающей среды, что очень важно для суровых условий эксплуатации в лесной промышленности.

Каждый из пильных дисков поднимается и опускается 3-киловаттным мотором со спирально-коническим редуктором, оборудованным принудительной вентиляцией и тормозом, который управляется посредством привода с переменной скоростью. Эти приводы могут быть дополнительно оснащены инкрементными датчиками. Нужно сказать, что линия E-CUT 200 показала хороший результат в части простоты обслуживания с новой концепцией привода. Все компоненты привода установлены снаружи, так что специалисты по обслуживанию имеют легкий и безопасный доступ к ним без необходимости открывания собственно триммера.
