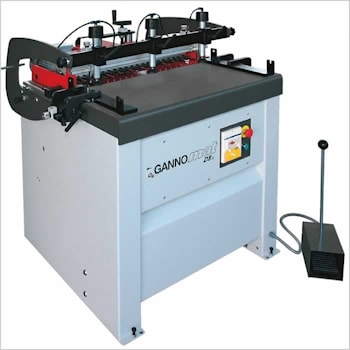

Универсальный пазосверлильный станок Gannomat DB 21-27-35

Прецизионный многосверлый станок Gannomat DB 21-27-35 используется как в мебельной промышленности, так и при изготовлении столярки. Этот полуавтоматический агрегат может иметь 21, 27 или 35 шпинделей прецизионного сверления пазов под соединительные шканты. Привлекает простота настройки боковых и передних упоров, а также высоты сверления с помощью механических цифровых регуляторов. Хороша и безинструментальная система быстрой смены остановочной линейки. На станке высверливаются так называемые установочные отверстия, они же пазы под шканты, кроме того, высверливание ряда отверстий в линию, все виды мебельных стыков и разъемов, отверстия под ручки и петли, в том числе сквозные. А также все необходимые отверстия для оконных и дверных рам. Но с таким же успехом высверливаются, например, пазы под ножки стола. Быстрая перенастройка станка с изготовления мебели на изготовление столярки осуществляется манипулированием легко убирающимися боковыми ограждениями и передними упорами. Они же помогают гибко работать с деталями разных размеров. Вышеупомянутые механические цифровые регуляторы служат для точной установки расстояния от края.

Узел прецизионного сверления характеризуется наличием хайтек-дизайна и широкоугольных линейных направляющих. Возможно сверление глухих отверстий для ready-to-assemble furniture, то есть в деталях мебели, готовых к сборке. Для таких комплектов есть аббревиатура RTA. Например, станок применяется при изготовлении разъемов Rafix TAB полок Häfele. Возможно сверление вертикальных и горизонтальных отверстий под внецентренное крепление деталей RTA, например, Häfele Minifix. Впрочем, такой стык может быть усилен с помощью традиционных мебельных шкантов и соответствующих установочных отверстий.

Возможно также сверление отверстий под петли, либо после предварительной разметки, либо с помощью остановочного фиксатора. Остановочная линейка может быть установлена в левое или правое положение для точного сверления пазов для петель левых или правых дверей. В данном случае используется трехшпиндельный адаптер, специальная сверлильная головка.

Расположение отверстий осуществляется в соответствии с шаблоном производителя петель, Blum ли это, Grass или Häfele. При сверлении столярки изделия располагаются против центрального останова, при этом соединение просверливается сразу. Пазосверлильные станки Gannomat настолько стабильны, что на них могут быть просверлены даже входные двери.
