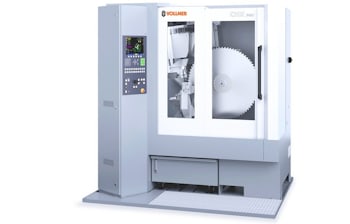

Шлифовальный станок VOLLMER CHX 840

На международной выставке GrindTec 2018 компания VOLLMER представила свою шлифовальную станцию CHX 840, с помощью которой острия и поверхности зубьев пильных дисков могут быть заточены за одну установку. В соответствии с девизом выставки Shaping Success Together представителями этой швабской компании, специализирующейся на шлифовальной и эрозионной технике, были представлены функции и возможности применения агрегата CHX 840. Станок адаптирован к требованиям специалистов по заточке и операторов лесопильных предприятий, которые должны постоянно перезатачивать циркулярные пилы в ходе своей деятельности. Кроме того, разрабатывая новый шлифовальный станок CHX 840, инженеры компании VOLLMER ориентировались также на производителей мебели. Данный агрегат идеально подходит для обработки пильных дисков с твердосплавными наконечниками зубьев диаметром до 840 миллиметров. Такой инструмент используется для пиления не только дерева, но и металла. Портфолио VOLLMER дополняет еще один вариант, CHX 1300, с помощью которого можно обрабатывать пильные диски диаметром до 1300 миллиметров. Пятиосевая концепция с числовым программным управлением позволяет с помощью CHX 840 обрабатывать пильные диски с зубьями всех общепринятых конфигураций зубьев. Это также относится к дискам со сгруппированными зубьями.

Благодаря двойному шлифовальному кругу заточка поверхности и наконечника зуба осуществляется за одну установку, что уменьшает время настройки станка. Поперечная подающая собачка с пневматическим подъемом позволяет обрабатывать также зажимные сегменты и зажимные кольца.

Инженеры VOLLMER оснастили CHX 840 системами автоматизации различных уровней, что также позволяет сократить время обработки и настройки. Например, шлифовальный станок имеет опциональную автоматическую настройку, состоящую из таких шагов, как запуск пилы и установление диаметра, а также включающую акустический датчик касания.

Благодаря встроенной сенсорной системе подающей собачки ввод шага зубьев больше не нужен. Автоматическая настройка угла зуба и зазора позволяет избежать ошибок настройки. Решение автоматизации HS обеспечивает автоматическую загрузку CHX для обеспечения работы без участия оператора продолжительностью до семи часов.

Программирование и подготовка пакета пильных дисков возможно во время работы станка. Высота пакета дисков может достигать 180 миллиметров, то есть пакет может содержать до 25 дисков. Поскольку же пилы укладываются в пакет с промежуточными слоями, можно избежать повреждений зубьев и лезвий.

Станок адаптирован к индивидуальным потребностям заказчика с различными уровнями автоматизации. Концепция эксплуатации CHX 840 основана на многофункциональном маховике VOLLMER. Это облегчает выбор и перемещение осей, что, в свою очередь, позволяет избегать ошибок при работе.

Маховик также используется в качестве потенциометра при регулировании скорости в автоматическом режиме. Усиленный шлифовальный электродвигатель с изменяемой скоростью резания обеспечивает высокую производительность шлифования зубьев с твердосплавными наконечниками. Время обработки, а также качество поверхности можно оптимизировать, варьируя скорости шлифования во время заточки разных областей инструмента.
