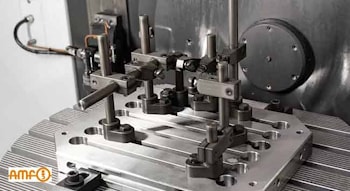

Зажимной комплекс AMF

Благодаря разумно сконфигурированному набору из более чем 100 системных элементов компания AMF, специализирующаяся на зажимных технологиях, оперативно и гибко реагирует на потребности многих производственных компаний, которые говорили о проблемах крепления заготовок. Используя специальные опорные плиты с Т-образными пазами трех различных размеров, с вертикальными и поперечными осями, опорными и зажимными элементами, пользователи создают решения для каждой мыслимой ситуации зажимания и для каждой отдельной заготовки произвольной формы. Базовые элементы со специально разработанными шестигранными Т-образными гайками обеспечивают более высокую грузоподъемность. Опорные плиты размерами 400 на 280, 475 на 350 или 550 на 380 миллиметров также могут быть закреплены на столе станка с помощью зажимных модулей AMF с нулевой точкой размера 20. Вертикальные оси подпирают компонент на каждой отметке от 60 до 220 миллиметров. Таким образом, отделочники достигают необходимой высоты и доступности для пятисторонней обработки без нарушения контуров на соответствующих пятиосевых станках.

С помощью поперечных осей и опорно-упорных элементов мы приближаемся к заготовке и защищаем ее от вибраций, не зажимая. Затем деталь фиксируется для обработки компактными прижимными элементами. Эти зажимные элементы имеют зажимное усилие до 2,5 килоньютона и ход зажима 3 миллиметра.

И все это с надежностью процесса и точностью повторения. В зажимные элементы вставлены различные опорные и компрессионные элементы для идеального контакта с компонентом. Операторы достигают максимальных степеней свободы на всех уровнях и при этом с точно определенными позициями.

Удерживающие силы могут быть приложены не только горизонтально, но и вертикально. Благодаря плану наладки и данным компьютерного проектирования и конструирования возможно зажимание заготовок произвольной формы с оптимизированным временем наладки и точным повторением. И возможно наиболее надежным способом

Новый конструктивный комплект модульного зажимного оборудования для зажимания элементов произвольной формы от AMF убедителен во всех вопросах, связанных с зажиманием небольших и средних серий заготовок произвольной формы.

Благодаря бесконечным возможностям комбинирования полуфабрикаты всех мыслимых форм могут быть закреплены для дальнейшей обработки или чистовой обработки на пяьиосевом обрабатывающем центре. Благодаря автоматической предварительной фиксации в любом положении манипулирование элементами становится простым и практичным.

Создание планов наладки за счет включения доступных данных автоматизированного проектирования и конструирования экономит много дополнительного времени.
