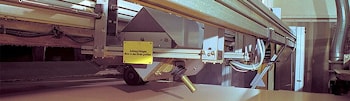

Анализатор плотности древесного сырья StenOgraph

Для тех, кто изготавливает древесноволокнистые и древесностружечной плиты, очевидно, что решающее влияние на качество панели оказывает плотность сырья. При обеспечении экономической эффективности производства древесных панелей этот параметр является одним из наиболее важных, тем, который необходимо контролировать и оптимизировать в первую очередь. В зависимости от характера использования панели на древесной основе требуется выдерживать разные уровни плотности. Для обеспечения оптимальной настройки производственной линии необходим непрерывный онлайн-мониторинг.

Использование анализатора плотности древесного сырья StenOgraph позволяет операторам успешно корректировать производственный процесс, доводя его до максимальной эффективности. Использование сырья неоптимальной плотности ведет к тому, что часто деревянные панели изготавливаются из сырья завышенной плотности. Клиенты GreCon сообщили в компанию, что с помощью установки StenOgraph они смогли снизить среднюю плотность используемого сырья на 2,5 процента. И даже в еще большей степени. При переходе с одного типа продукта на другой требуется определенное время для освоения новых параметров. С помощью анализатора StenOgraph нужных параметров удается достичь в течение гораздо более короткого периода времени.

На типичной фабрике по производству древесно-стружечных плит затраты на потерю качества при переходе на другие продуктовые характеристики были снижены на 33 процента благодаря использованию системы StenOgraph. Представляется реальным сведение к минимуму удельного времени прессования при увеличении производительности примерно на 4 тысячи кубометров в год.

Принцип работы системы измерения плотности сырья StenOgraph основан на сочетании передачи рентгеновских лучей и прямого рассеяния. Геометрия изображения предназначена для определения профиля плотности движущейся панели непосредственно на выходе из непрерывного пресса.

Узко сфокусированный рентгеновский луч проникает в поперечное сечение движущейся панели, предпочтительно под углом 45 градусов. Сканирующая детекторная система регистрирует зависящее от плотности рассеянное излучение вдоль плоскости панели, а стационарный детектор регистрирует проникающее излучение.

Объединив оба сигнала, удается напрямую вычислить плотность любой части поперечного сечения панели. Таким образом, можно выполнить сканирование полной толщины, а также субсканирование выбранных областей. Программное обеспечение визуализации записывает все измеренные значения и обрабатывает их графически. Простая структура меню делает возможной интуитивную работу.

Четкая информация и графика позволяют оператору быстро и эффективно корректировать онлайн-процесс производства древесных панелей. Ординаты стандартных профилей плотности стремятся к минимуму, так что отклонения от номинального значения могут быть легко распознаны.
