Гибкий монтаж дверной фурнитуры

Полностью автоматический универсальный монтаж фурнитуры межконатных дверей, это требование производителя дверей из немецкого региона Мюнстерланд к специалисту по станкостроению Kraft Maschinenbau. Эта задача была реализована с помощью монтажной станции повышенной гибкости. Компания Kraft из Ритберг-Мастхольте в Восточной Вестфалии является специалистом по станкам специального назначения для различных отраслей промышленности. Спектр услуг включает таковые от планирования и монтажа до программирования и ввода в эксплуатацию систем автоматизации, отдельных станков и полностью автоматизированных производственных установок.

В области производства дверей и рам данный разработчик создает особенно исчерпывающие ноу-хау. Около 300 компетентных сотрудников обеспечивают производство высококачественных станков и комплексных установок под маркой Made in Germany, включая комплексные услуги. Концепция «Все из одного источника» чрезвычайно полезна для клиентов. Им предоставляется механика и технология автоматизации в сочетании с многолетним опытом работы Kraft. Вот практический пример из недавнего прошлого. В существующую линию монтажа фурнитуры нужно было интегрировать сборочную станцию для ввинчивания петель и замков. Ограниченность пространства диктовала расположение монтажной станции под порталом для формирования штабелей. Это расположение требовало особенно плоской конструкции станции. Дверь позиционируется на станции с помощью транспортирующего узла и передвижного ограждения на передней стороне агрегата. После выравнивания с помощью системы регулирования ширины дверь зажимается и удерживается в монтажном положении вакуумными элементами, которые расположены под транспортирующим узлом. Из-за необходимости уплощения конструкции под порталом невозможно было использовать верхние прижимные ролики или зажимные устройства в этом положении.

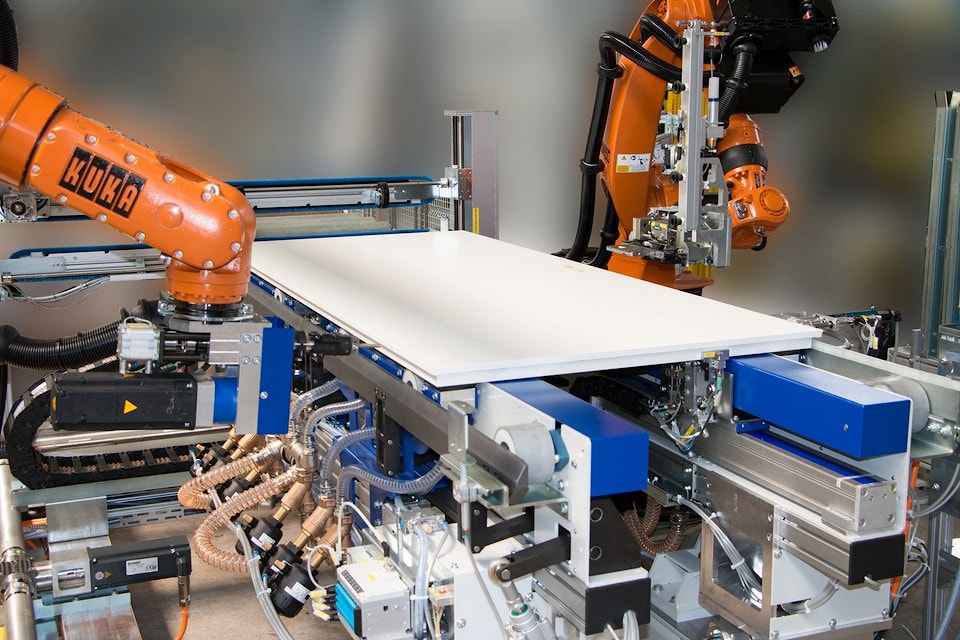

Монтаж фурнитуры осуществляется двумя роботами с соответствующими монтирующими функциями. Различные замки автоматически берутся из магазинов, вставляются и вкручиваются в существующие выфрезерованные канавки. В магазинах замочные футляры висят между двумя фиксирующими пластинами транспортера.

В магазинах могут быть четыре разных типа блокировки, большее количество идет как опция. Это решение требует значительного буферного пространства. Ввинчиваемые петли берутся из магазинов в правильном положении и автоматически вкручиваются в дверь. Магазин петель состоит из нескольких магазинов, которые расположены бок о бок.

Ручное заполнение магазинов замков и петель возможно снаружи без остановки станка. Робот берет две картонные полосы, они же прокладки, из другого магазина и помещает их между дверями для складывания дверей с выступающими вкрученными петлями. После завершения процесса монтажа сборки дверь поднимается порталом.
