Программисты HOMAG добавили новые функции в программное обеспечение для моделирования станков с числовым программным управлением

В компании HOMAG всегда старались внедрять новые функции в существующие инновации. На этот раз в программное обеспечение HOMAG CNC привнесены новые возможности, которые предоставляют пользователям дополнительные преимущества. Новый пакет программного обеспечения предлагает ряд улучшений и усовершенствований для станков с числовым программным управлением с системой управления PC87. Сердцем системы является блок NCCenter, версия 1.22. В числе основных особенностей расширенные возможности моделирования с использованием подпрограмм woodMotion, woodTime и CNC-TestSuite. Благодаря этим новым функциям можно заранее обнаруживать те или иные ситуации станочных ожиданий и соответственно избегать этих ситуаций. Например, ожиданий, вызванных ошибками программирования. В новой версии NCCenter 1.22 можно импортировать и экспортировать списки продукции в формате LISXE, а также использовать все улучшения производительности woodWOP 8.1.

Эти списки можно создавать, например, с помощью CNC-TestSuite. Еще одной новой функцией является оптимизированное отображение недостающих инструментов. Это обеспечивает прямой доступ к управлению инструментом или соответствующему макросу в программе обработки.

Зажимным оборудованием теперь можно легко управлять с помощью приложения ClampManager. Оно заменяет предыдущее приложение ClampEdit. Главной особенностью является новая привлекательная концепция управления, основанная на технологии powerTouch. Новые типы аспирационных агрегатов можно создавать с помощью выбора на основе шаблонов.

После настройки типов всасывающих устройств их можно легко экспортировать и импортировать на другие станки. Помимо 3D-модели зажимного оборудования отображаются также модели возможных столкновений.

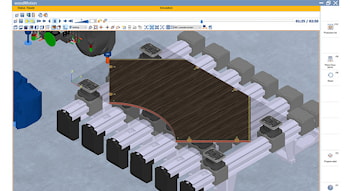

Подпрограмма woodMotion имитирует рабочие этапы функционирования станка на офисном компьютере, обеспечивая графическое представление всех рабочих процессов, осуществляемых с заготовкой.

Эти изображения позволяют программисту проверять каждый этап обработки еще на этапе подготовки работы и заранее обнаруживать возможности любых потенциальных столкновений между инструментами и зажимным оборудованием.

Моделирование осуществляется на основе виртуальной конструкции станка с реальным ядром числового программного управления. Управление осуществляется с помощью данных соответствующего станка клиента.

Помимо улучшения производительности woodMotion 8 предоставляет множество новых графических функций. Например, заготовки теперь можно украшать текстурой. Это обеспечивает фотореалистичное изображение поверхностей деталей и внутреннего материала.

Для некоторых серий станков корпус также может быть отображен, даже в полупрозрачном виде. Подпрограмму woodTime можно использовать для определения времени обработки программы.

Это означает, что заранее известно, сколько времени потребуется на работу на станке с числовым программным управлением. В версии 8 время выполнения отдельных шагов определяется точно и отображается графически на диаграмме Ганта. Теперь продукт woodTime доступен и на станках с PC87.

Симуляция, ориентированная на определение времени, означает, что программа работает даже быстрее, чем графическое моделирование woodMotion. Ошибки на станке также выявляются заранее.

Как и woodMotion, продукт woodTime также базируется на ядре станка с числовым программным управлением. CNC-TestSuite позволяет быстро проверять большое количество программ woodWOP во время подготовки работы.

Помимо определения времени обработки, также проверяется работоспособность программ. Это предотвращает незапланированные ожидания и оптимизирует планирование и составление графиков производства.

CNC-TestSuite вызывает существующие установки woodMotion или woodTime. Если возникают ошибки, они отображаются. Моделирование списка продолжается. В этом случае CNC-ядро автоматически сбрасывается.

CNC-TestSuite предоставляет широкий спектр функций. Во время подготовки работы это позволяет легко создавать списки производства. Комплексное моделирование списка для всех подключенных станков, включая точное определение времени, обеспечивает надежную основу эффективных процессов.

CNC-TestSuite использует woodMotion, woodTime и CollisionControl при условии, что они установлены на подключенных станках. Эти функции доступны только на станках с системой управления PC87.
