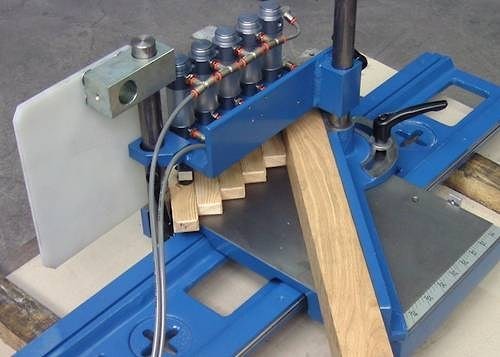

Подвижный стол Hofmann с пневматической системой многократного зажимания

Перед конструкторами Hofmann стояла задача обеспечить легкое и быстрое зажимание до пяти деталей заранее определенного профиля с помощью централизованно управляемого пневматического зажимающего устройства. Детали эти являются соединительными элементами, используемыми при сборке стульев, и имеют множественные прорези. Поскольку разработчики имели в виду изменение профиля по высоте, они запланировали один зажимной цилиндр для каждой заготовки. Все эти цилиндры управляются центральным клапаном, на который оператор воздействует нажатием ноги на соответствующую педаль. Система прямого действия может эксплуатироваться чрезвычайно оперативно. К тому же конструкторы должны были учитывать и то, что зажимной мост может быть удален, и то, что он должен быть регулируемым по высоте. Это было реализовано с помощью эргономично смонтированных рычагов наклона. Разумеется, не были забыты аспекты безопасности. Поэтому были приняты соответствующие меры, предохраняющие пальцы оператора от раздавливания, например.

Для каждого цилиндра было предусмотрено по два резиновых буфера, чтобы гарантировать безопасную и надежную фиксацию без повреждения детали или даже поверхности. Зажимные элементы защищены от прокручивания с помощью металлической полосы. Наконец, была проверена функциональность системы, чтобы гарантировать клиенту надежную и безопасную ее работу. Изображенные на фото куски дерева просто похожи по размеру и форме на реальные заготовки, и их можно рассматривать как объекты тестирования.
